Доброго здравия!

В эти тяжелые времена, когда продавцы воздуха, коучи-тренеры, консультанты, аналитики и прочие современные, очень важные для общества профессии испытывают кризис, я расскажу Вам на чем на самом деле держится экономика. Краткий экскурс на производство, а если точнее: в производственный процесс, на примере маленького европейского завода.

Завод занимается ремонтом, модернизацией и строительством всего, что связано с офшором. Не путать с мутными финансовыми схемами, я про все то, что не находится на суше. Нефтяные платформы, буровые вышки, ветряные электрогенераторы и т.п.

Перед новым 2020 годом мы завершили довольно сложный и большой проект, и у нас появилось окно перед следующим большим проектом. Вот и взяли мы себе «халтурку», построить плавучую пристань понтонного типа. Два понтона с рампами подталкиваются к разным сторонам берега, к ним может причалить паром, а по рампе нашего понтона на этот паром может заехать техника.
Будет 38 фотографий ужасного качества и бонусом к ним мои буковки с комментариями, написанные максимально простым языком с минимумом терминов.

Пост несет исключительно агитационную направленность в массы, что работа на заводе интересная и не менее престижная, чем в офисах!

1. Из чего чаще всего изготавливаются современные плав средства? Из метала. Каких либо особых задач и требований заказчик не ставил, поэтому берем простой S355.

Краткий экскурс на производство. Как делают понтоны

2. Аккуратно кладем его на рабочую поверхность плазма режущего станка

Краткий экскурс на производство. Как делают понтоны

3. Загружаем файлы резки и начинаем изготовление деталей.

Краткий экскурс на производство. Как делают понтоны

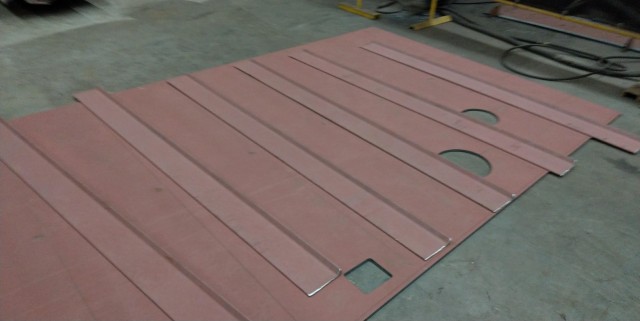

4. Детали готовы (не все еще конечно)

Краткий экскурс на производство. Как делают понтоны

5. Складываем и отдаем в производство.

Краткий экскурс на производство. Как делают понтоны

6. Мелкие остатки в металлолом, крупные оставляем для других нужд.

Краткий экскурс на производство. Как делают понтоны

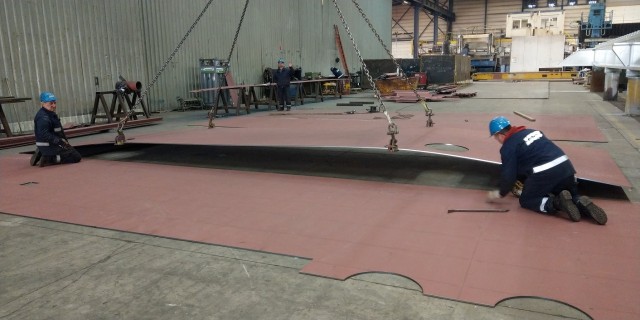

7. Тем временем в цеху уже стыкуют между собой листы днища, палубы, наружной обшивки.

Краткий экскурс на производство. Как делают понтоны

8. Закончили, улыбаемся и машем)

Краткий экскурс на производство. Как делают понтоны

9. Подготавливаем под сварку. Варить будем автоматом, для начала сварочного шва устанавливаем выводную планку.

Краткий экскурс на производство. Как делают понтоны

10. Настраиваем аппарат

Краткий экскурс на производство. Как делают понтоны

11. Приступаем к сварке

Краткий экскурс на производство. Как делают понтоны

12. Переворачиваем, и свариваем листы между собой с обратной стороны.

Краткий экскурс на производство. Как делают понтоны

13. Начинаем подготовку к приданию конструкции жесткости.

Краткий экскурс на производство. Как делают понтоны

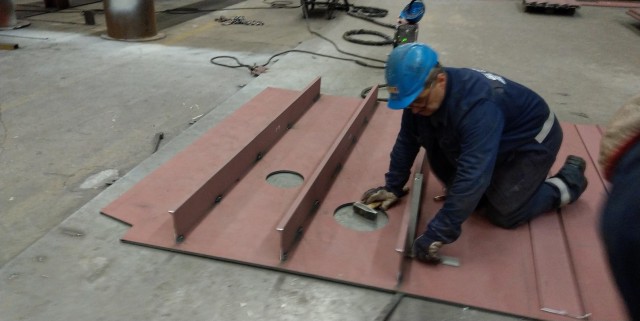

14. Устанавливаем ребра жесткости под углом 90 градусов при помощи сверх технологического инструмента типа «Уголок»

Краткий экскурс на производство. Как делают понтоны

15. Прихватываем

Краткий экскурс на производство. Как делают понтоны

16. К сварке готова!

Краткий экскурс на производство. Как делают понтоны

17. Начинаем сварку

Краткий экскурс на производство. Как делают понтоны

18. Используем для этого робота класса «жук»

Краткий экскурс на производство. Как делают понтоны

19. Некоторые детали необходимо дополнительно согнуть. Идем к шайтан машине

Краткий экскурс на производство. Как делают понтоны

20. Получаем готовые детали

Краткий экскурс на производство. Как делают понтоны

21. Добавляем жесткости конструкции

Краткий экскурс на производство. Как делают понтоны

22. Подкрепляем жесткость

Краткий экскурс на производство. Как делают понтоны

23. Свариваем

Краткий экскурс на производство. Как делают понтоны

24. Поднимаем днище на тумбы, для того чтобы потом готовый понтон можно было вывезти из цеха на специальном транспорте класса «сороконожка»

Краткий экскурс на производство. Как делают понтоны

25. Ну и начинаем собирать уже сам понтон

Краткий экскурс на производство. Как делают понтоны

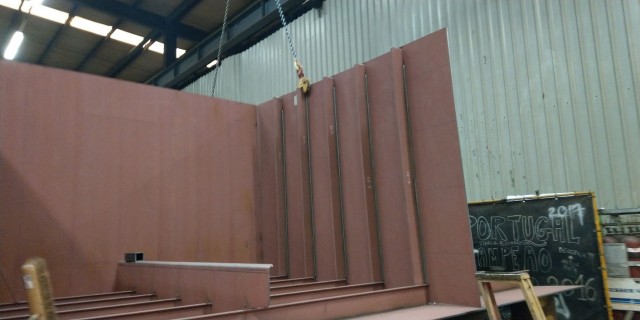

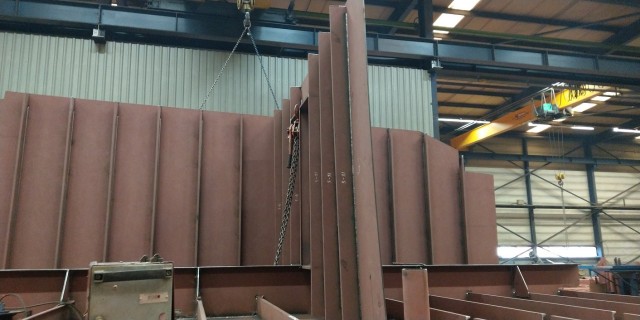

26. Внутренние переборки между балластными танками

Краткий экскурс на производство. Как делают понтоны

27. Нужны для прочности конструкции и

Краткий экскурс на производство. Как делают понтоны

28. Для разделения балластных танков между собой, что бы контролировать погружение понтона

Краткий экскурс на производство. Как делают понтоны

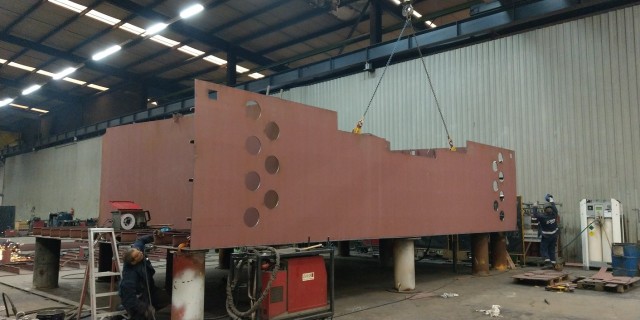

29. Наружная обшивка

Краткий экскурс на производство. Как делают понтоны

30. Вид с обратной стороны

Краткий экскурс на производство. Как делают понтоны

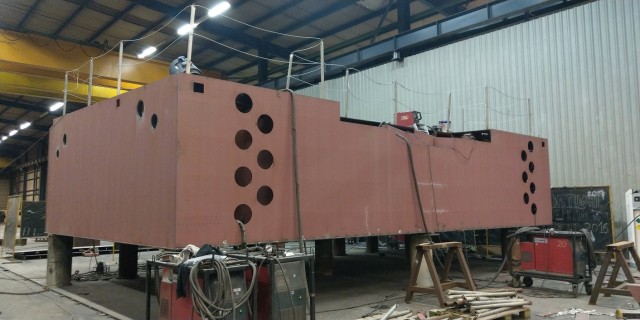

31. С бортами

Краткий экскурс на производство. Как делают понтоны

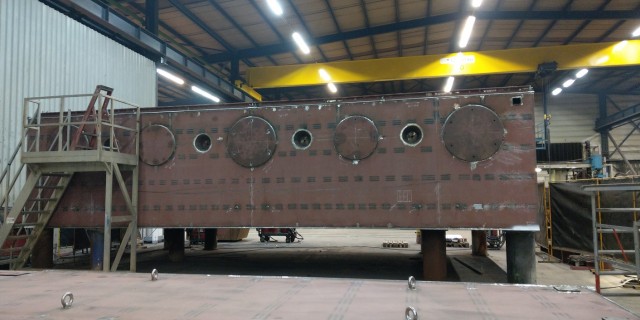

32. Черные полоски это следы от рихтовки. Нагревали металл для его выравнивания

Краткий экскурс на производство. Как делают понтоны

33. Внутренние работы

Краткий экскурс на производство. Как делают понтоны

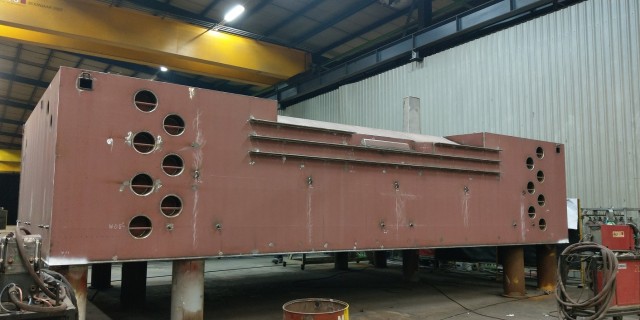

34. Наружные

Краткий экскурс на производство. Как делают понтоны

35. С другой стороны

Краткий экскурс на производство. Как делают понтоны

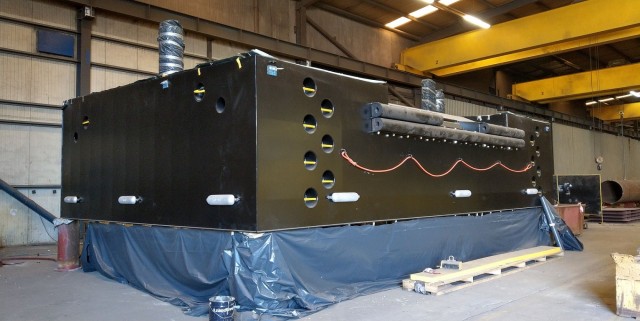

36. Отдаем малярам и получаем такого красавца

Краткий экскурс на производство. Как делают понтоны

37. С другой стороны

Краткий экскурс на производство. Как делают понтоны

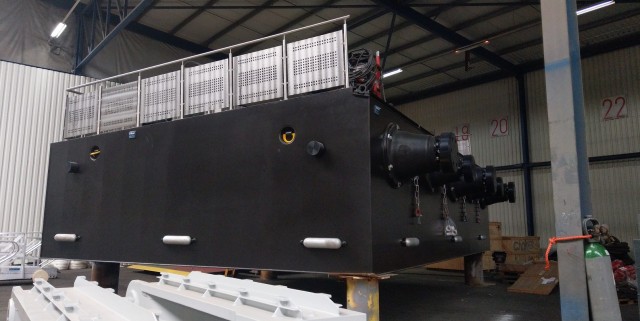

38. И упаковываем для отправки заказчику. У меня все. Спасибо за внимание. Работать на заводе интересно!
